La flotte de Napoléon III - Marines étrangères
Hollande (1)
Cuirassé
PRINS HENDRIK DER NEDERLANDEN
nom
chantiers
sur cale
lancement
en service
rayé
PRINS HENDRIK DER NEDERLANDEN
Laird, GB
1866
caractéristiques
dimensions /dimensions : 73,15 x 13,41 x 8,50 (c.) x 5,49 m
déplacement/displacement : 3320 t
vitesse/speed : 11.4 n
effectif/complement : 267 h
propulsion /propulsion : 400 chn holl. (600 chn fr) 2000 che - 2 machines séparées, 2 hélices de 4,42 m de diam.
charbon/coal : 467 t
armement/armament : 2xII de 9" Armstrong + 4x4,7"
coque/hull : 3 mâts-barque - les mâts de misaine et le grand mât sont tripodes - 2 tourelles
(coll. Dick Vries)
Vaisseaux de 84 c
classe ZEEUW
nom
chantiers
sur cale
lancement
en service
rayé
ZEEUW
1850 : JUPITER
Flushing
8-1810
1825
1873
NEPTUNUS
1844-57 : KONING DER NEDERLANDEN
Flushing
27-12-1821
1835
1873
caractéristiques
dimensions /dimensions : 57.80 (flot.) x 15.36 x 7.22 (TE max) m
déplacement/displacement : 4010 tpc
effectif/complement : 700 h
armement/armament : bat1 : 24x36 pdr + 8x20 cm ; bat2 : 28x24 pdr +4x20 cm : gaillards : 20x36 pdr car.
coque/hull : trois-ponts en bois
historique
Jupiter
1827 : utlisé comme transport de troupes pour les Indes Orientales.
1859-60 : converti en batterie flottante et renommé Jupiter
Neptunus
1844-1857 : renommé KONING DER NEDERLANDEN.
6-1857 : converti en batterie flottante à Flushing et renommé Neptunus.
Vaisseaux de 74 c
classe KORTENAER
nom
chantiers
sur cale
lancement
en service
rayé
KORTENAER
1844 : Koningin des Nderlanden
1859 : Olifant
1819
1825
1859
JUPITER
1844 : Kortenaer
1825
1833
1857
TROMP
1830
1850
1867
Kortenaer (coll. Dick Vries)
caractéristiques
dimensions /dimensions : 54.16 x 14.70 x 7.12 (6.35 comme batterie) m
déplacement/displacement : 3650 tpc - 3150 ipc (batterie flottante)
vitesse/speed :
effectif/complement : 650 (en navire de ligne) ; 250 (en batterie flottante)
armement/armament :
88 c - 86x30 pdr +2x12 pdr
1855 : bat 1 : 0 - bat 2 : 30x36 pdr - gaillards : 1x20 cm + 3x22 pdr
coque/hull : bois
notes :
Aucun de ces navires n'a servi en tant que navire de ligne. Ils furent uniquement utilisés comme batteries flottantes, en blocus à Amsterdam et La Haye.
Monitors
CLASSE BLOEDHOND
nom
chantiers
sur cale
lancement
en service
rayé
Bloedhond
Amsterdam
1867
1869
1870
1907
Cerberus
Amsterdam
1867
1869
1870
1905
caractéristiques BLOEHOND
dimensions /dimensions : 55.70 x 14.15 x 3.15 m
déplacement/displacement : 1656 t
vitesse/speed : 7.7 n
effectif/complement : 117 h
propulsion /propulsion : 680 che
charbon/coal : 128 t Bloehond (coll. Dick Vries)
armement/armament : 2x9" ; puis 1x11" + 2x1 pdr + 2x1 pdr revolver
blindage/armour : ceint : 5,5" - tourelle : 8/11"
caractéristiques CERBERUS
dimensions /dimensions : 56.53 x 13.36 x 3.00 m
déplacement/displacement : 1559 t
vitesse/speed : 7 n
effectif/complement : 117 h
propulsion /propulsion : 534 che
charbon/coal : 98 t
armement/armament : 2x9" ; puis 1x11" + 2x1 pdr + 2x1 pdr revolver
blindage/armour : ceint : 5,5" - tourelle : 8/11"

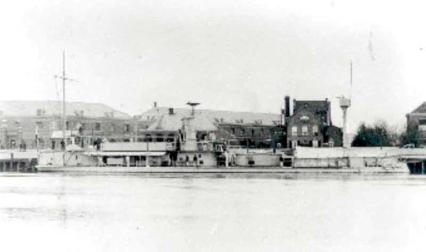

Cerberus
notes :
Ces deux navires sont similaires à la classe Heiligerlee.
CLASSE SCHORPIOEN
nom
chantiers
sur cale
lancement
en service
rayé
Schorpioen
Forges et Chantiers, Toulon
1868
9-1868
1906
Stier
Laird
1868
caractéristiques
dimensions /dimensions : 62,50 x 11,58 x 5,80 (C.) x 4,725 (tem) m
déplacement/displacement : 2140 t (2070 t Stier)
vitesse/speed : 13.4 n (12.5 n Stier)

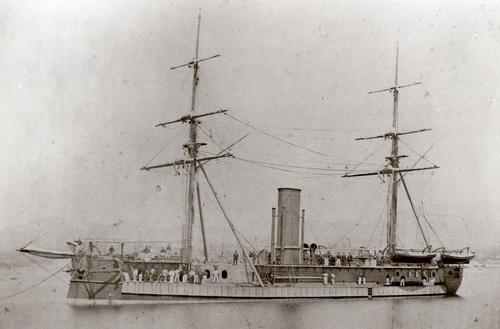

effectif/complement : 136 h Stier (coll. Dick Vries)
rayon d'action / radius : 2150/ 6 n
propulsion/propulsion : 2 machines, 2 hélices à 2 ailes - 400 chn, 2225 che
charbon/coal : 246 t
armement/armament : 2x300 pdr Armstrong dans un coupole du système Coles ;
puis : 1x11" + 5x1 pdr + 2x1 pdr revolver
coque/hull : coque en fer à double fond et double muraille

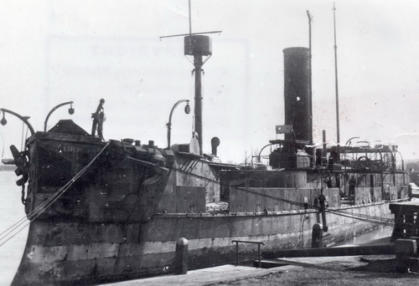

Schorpioen
CLASSE HELIGERLEE
nom
chantiers
sur cale
lancement
en service
rayé
Heligerlee
Laird
1867
1868
1868
1919
Krokodil
Laird
1867
1868
1868
16-3-1900
Tijger
Napier, Glacow
1867
1868
1868
10-12-1895
caractéristiques
dimensions /dimensions : 57 x 13.46 x 3.50 (creux) x3.05 m
déplacement/displacement : 1520 t
vitesse/speed :8.5/9 n
effectif/complement : 117 h
propulsion /propulsion : 630/680 che
charbon/coal : 131 t
armement/armament : ceint. : 5.5" - tourelle : 8/11"

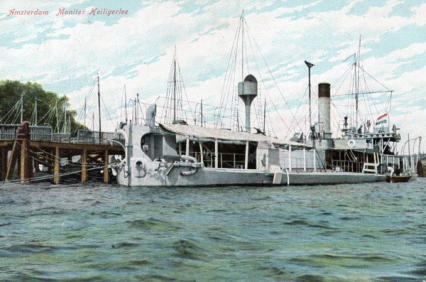

Helligerlee (coll. Dick Vries)
CLASSE ADDER
nom
chantiers
sur cale
lancement
en service
rayé
Adder
Fijenoord
1870
1871
1871
5-7-1882 (coulé)
Haai
Fijenoord
1870
1871
1871
1905
Hyena
Amsterdam
1869
1870
1871
1905
Luippaard
Fijenoord
1875
1876
1876
1907
Panter
Amsterdam
1869
1870
1870
26-9-1906
Wesp
Amsterdam
1870
1871
1871
1906
caractéristiques
dimensions /dimensions : 58,60 x 59,56 (HT) x 13,41 x 2,97 m
déplacement/displacement : 1555 t
vitesse/speed : 7/8 n
effectif/complement : 117 h
propulsion /propulsion : 560/740 che
charbon/coal : 93 t
armement/armament : 2x9" (Luipaard : 1x11")
blindage/armour : ceint : 5,5" ; tourelle : 11-8"
coque/hull : extrémités en éperon - petit franc-bord

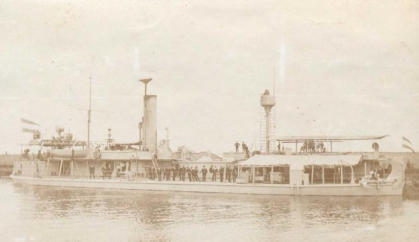

Le Luipaard
CLASSE BUFFEL
nom
chantiers
sur cale
lancement
en service
rayé
Buffel
Napier, Glascow
1868
23-7-1868
1894
Guinea
NSM, Amsterdam
1867
1870
caractéristiques
dimensions /dimensions : 62,53 x 12,20 x 7,32 (c.) m
déplacement/displacement : 1473 tx
vitesse/speed :11.5/12.8 n
effectif/complement : 150
propulsion /propulsion : 2 hélices, 1 machine de 400 chn, 2000 che
charbon/coal : 150 t
blindage / armour : ceint. : 15 cm
armement/armament : 2x9" + 4x4,7" ; puis 1x11" + 4x1 pdr + 2x1 pdr revolver
coque/hull : coque à éperon, gréé avec deux mâts à l'origine

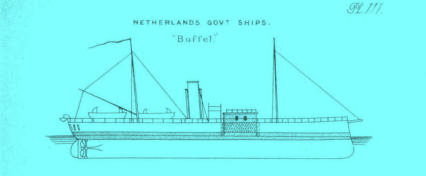

Guinea (coll. Dick Vries) Buffel
